Welcome to TopLine's DIP Components page. If you would like to download our dummy components catalog in PDF format, click here. |
Number Leads | Body Width | Tube Qty | Outline Drawing | Daisy Chain |

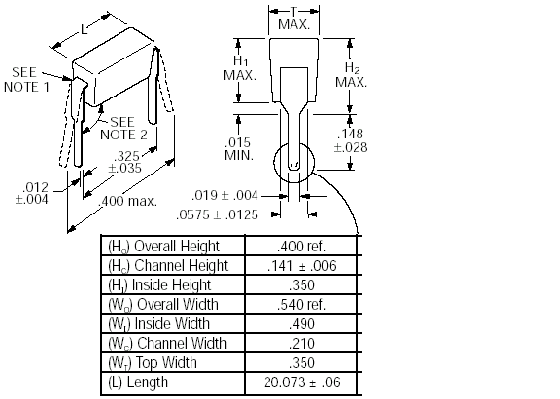

2 | 300 mil | 200 | DIP2M | - |

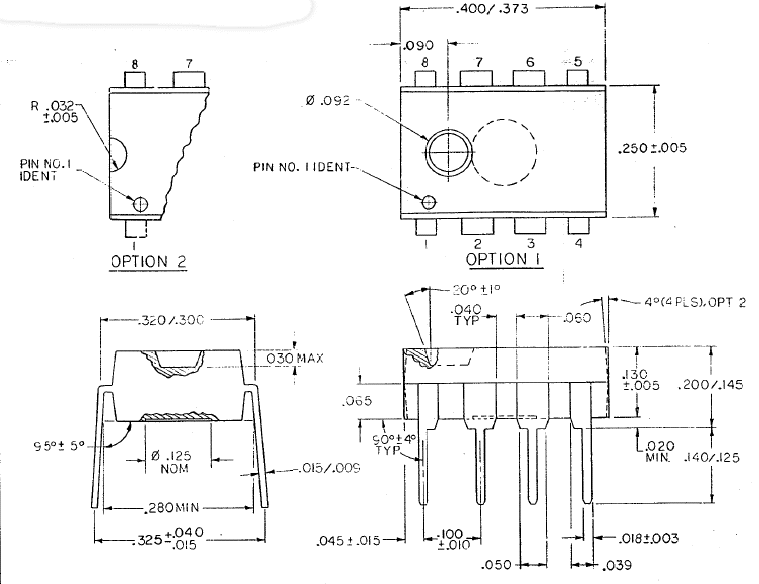

8 | 300 mil | 50 | DIP8M3 | DIP8M3-DE |

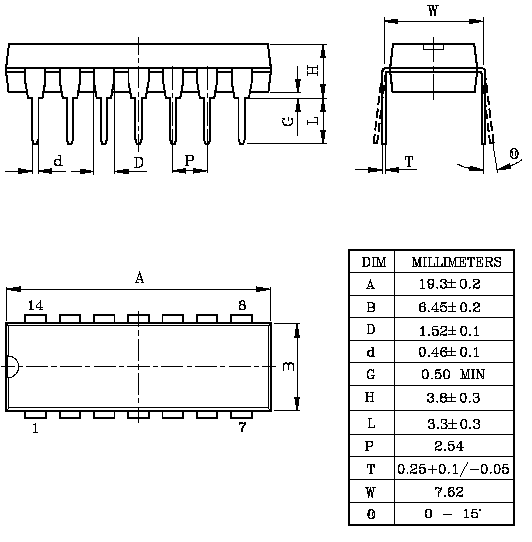

14 | 300 mil | 25 | DIP14M3 | DIP14M3-DE |

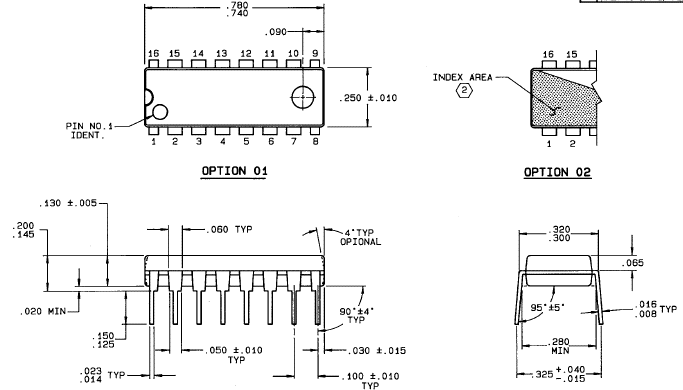

16 | 300 mil | 25 | DIP16M3 | DIP16M3-DE |

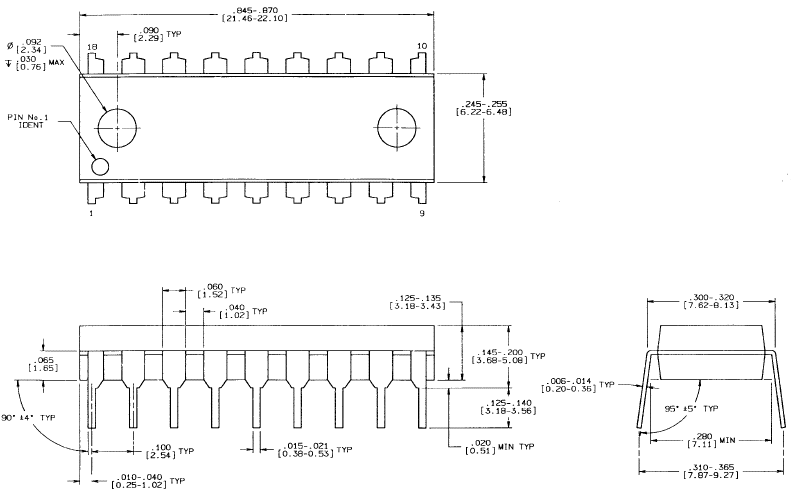

18 | 300 mil | 21 | DIP18M3 | DIP18M3-DE |

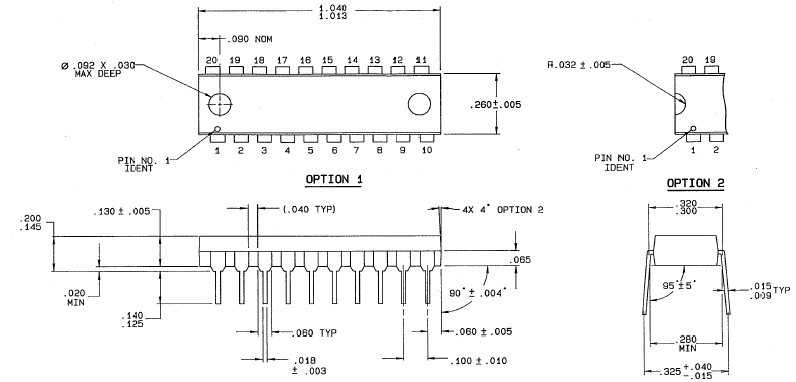

20 | 300 mil | 18 | DIP20M3 | DIP20M3-DE |

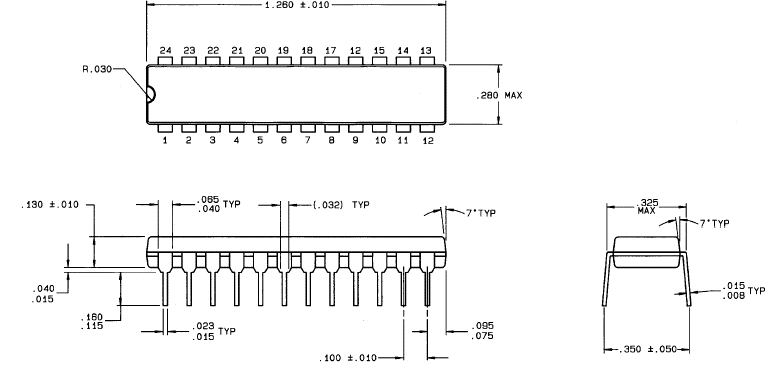

24 | 300 mil | 15 | DIP24M3 | DIP24M3-DE |

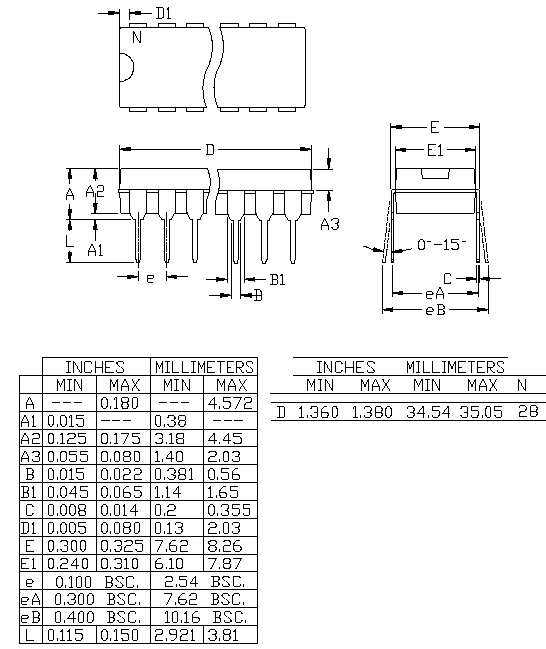

28 | 300 mil | 28 | DIP28M3 | DIP28M3-DE |

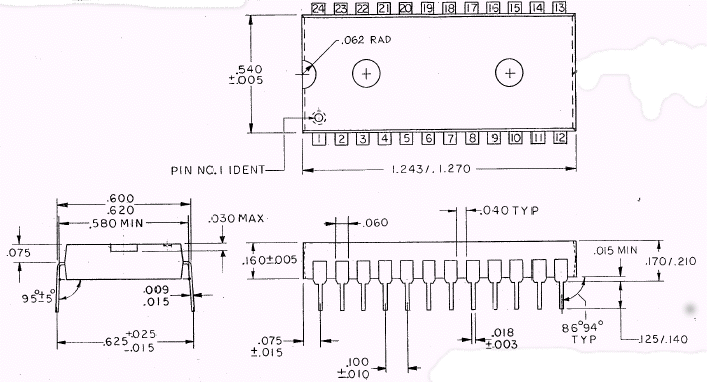

24 | 600 mil | 15 | DIP24M6 | DIP24M6-DE |

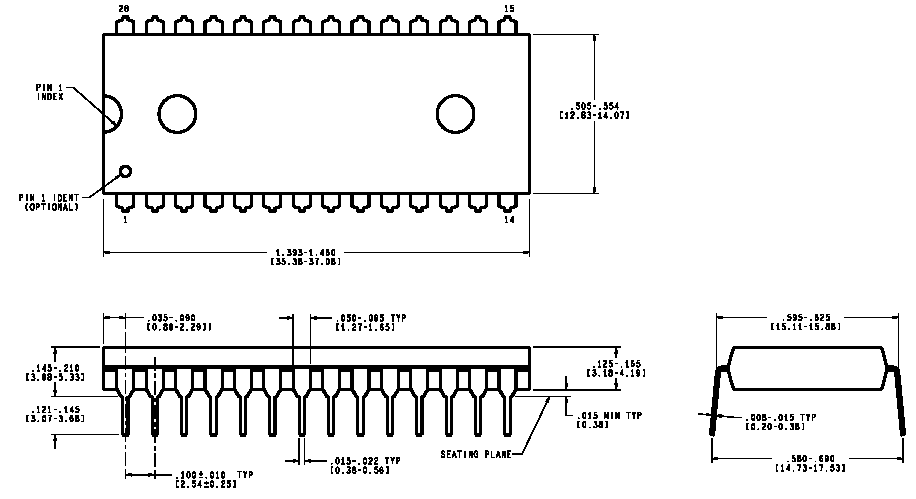

28 | 600 mil | 13 | DIP28M6 | DIP28M6-DE |

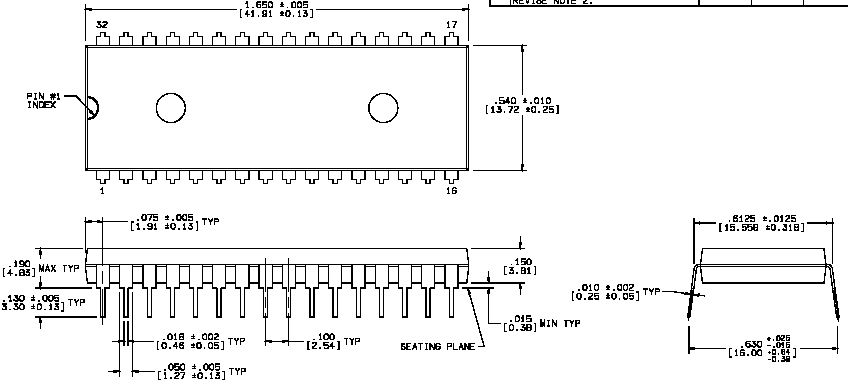

32 | 600 mil | 11 | DIP32M6 | DIP32M6-DE |

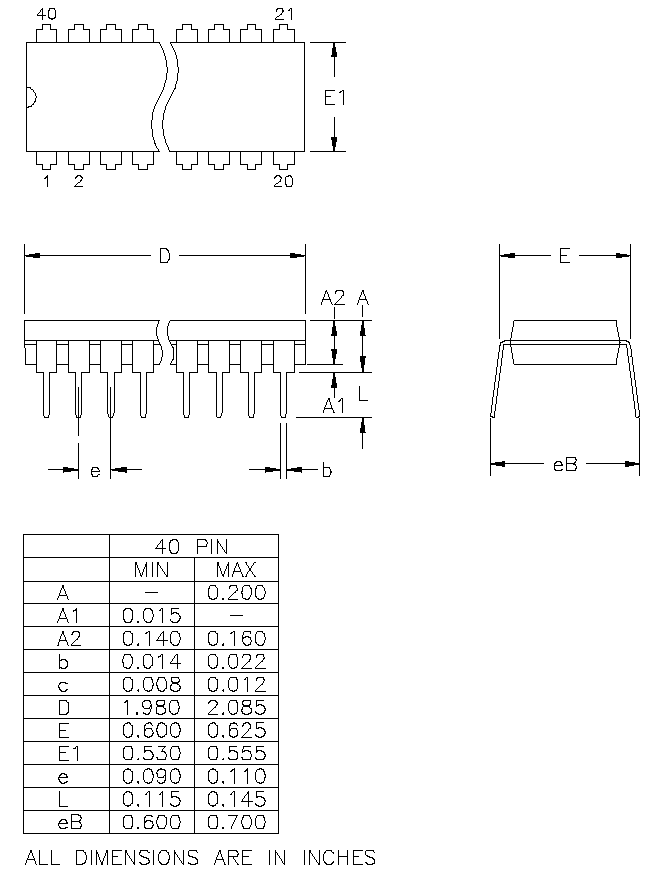

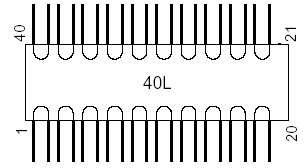

40 | 600 mil | 10 | DIP40M6 | DIP40M6-DE |

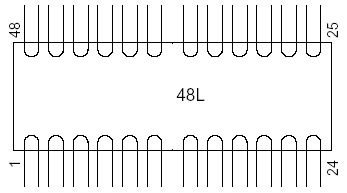

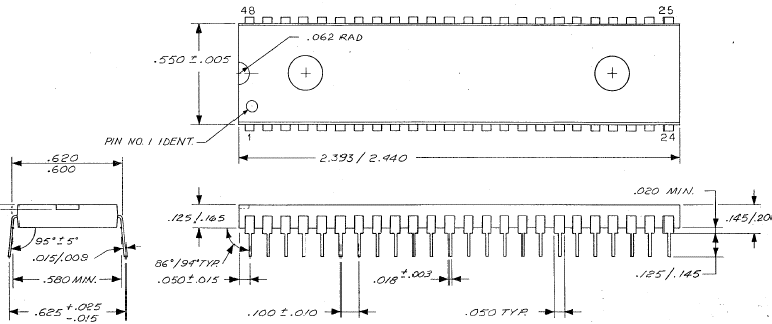

48 | 600 mil | 7 | DIP48M6 | DIP48M6-DE |

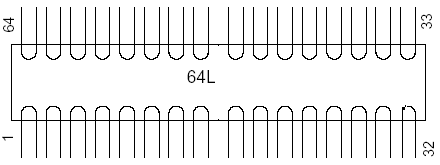

64 | 900 mil | 6 | DIP64M9 | DIP64M9-DE |
SDIP 70 mil (1.78mm) Pitch |
||||

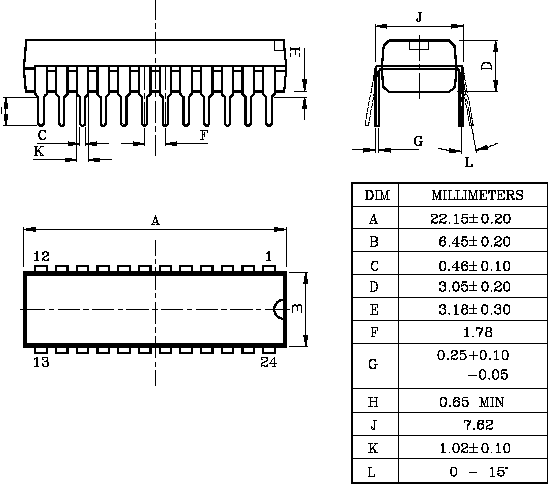

24 | 300 mil | 25 | SDIP24M3 | SDIP24M3-DE |

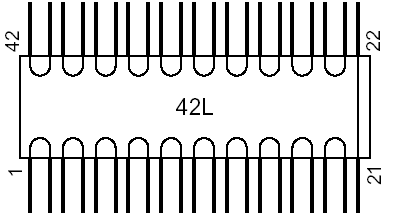

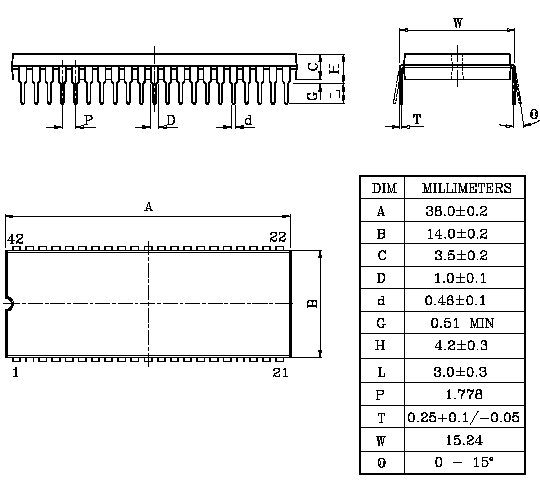

42 | 600 mil | 14 | SDIP42M6 | SDIP42M6-DE |

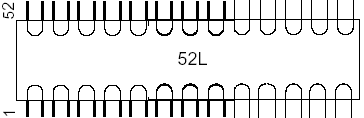

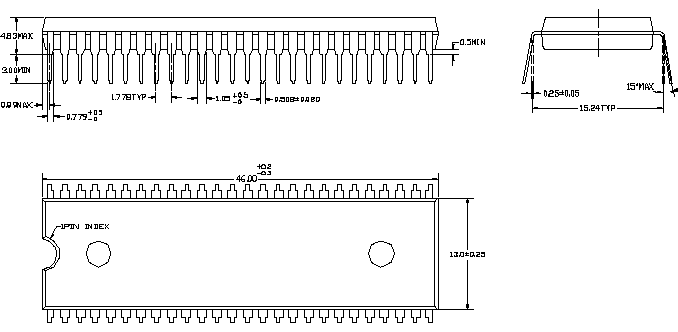

52 | 600 mil | 11 | SDIP52M6 | SDIP52M6-DE |
56 | 600 mil | 9 | SDIP56M6 | SDIP56M6-DE |

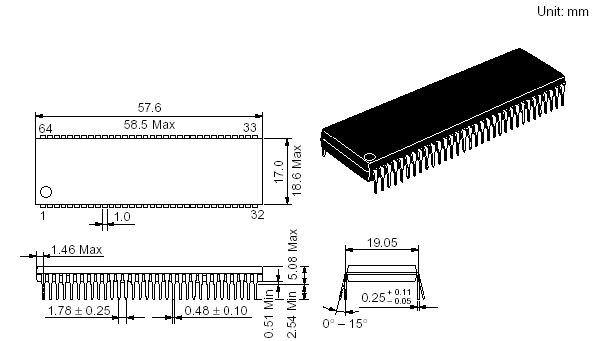

64 | 750 mil | 9 | SDIP64M7.5 | SDIP64M7.5-DE |
CERDIP & Side Braze | ||||
14 | 300 mil | - | CERDIP14M3 | |
16 | 300 mil | - | CERDIP16M3 | |
18 | 300 mil | - | CERDIP18M3 | |
28 | 300 mil | - | CERDIP28F3-SB-N | |

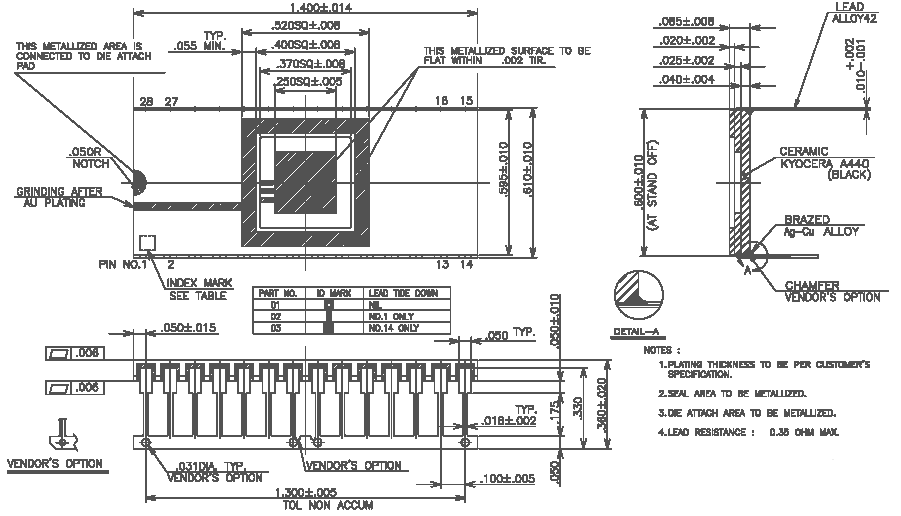

28 | 600 mil | - | CERDIP28F6-SB-N | |

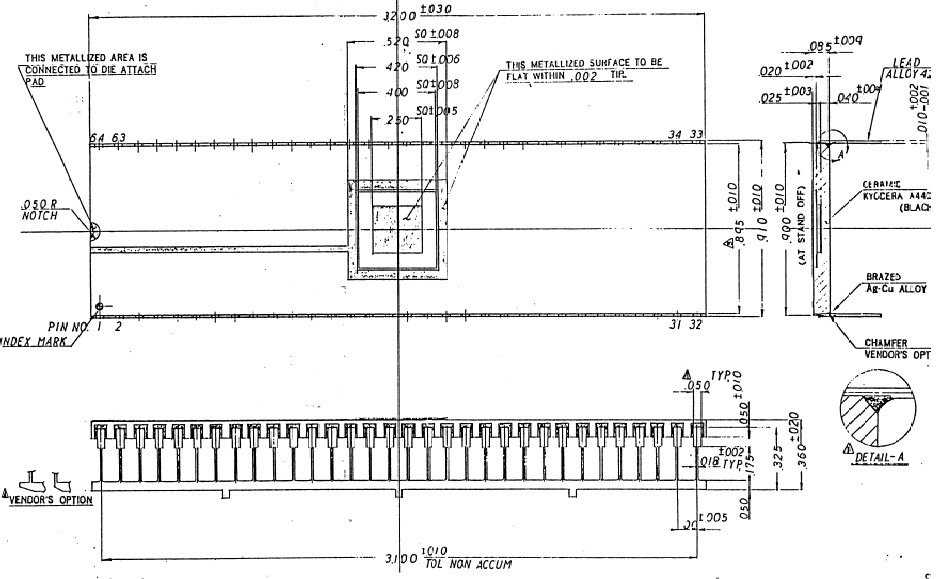

64 | 900 mil | - | CERDIP64F9-SB-N |
